Uszczelka z pianki EMI 5x6mm, tkanina poszycia nad piankową uszczelką Emi Elastyczne odzyskiwanie energii elektrycznej

Przegląd

• Uszczelka ekranująca SMT EMI to podkładka uziemiająca, która tłumi zakłócenia elektromagnetyczne generowane wewnątrz urządzeń elektronicznych i chroni obwód przed przepięciami elektrycznymi.

• Lutowanie rozpływowe jest możliwe do 260℃ przy użyciu materiału o doskonałej odporności na ciepło.

• Pakowane z taśmą w rolce, aby umożliwić automatyczny montaż na powierzchni.
• Może służyć jako uszczelka przełącznika dotykowego, uszczelka czujnika dotykowego itp.

Kino

Cechy

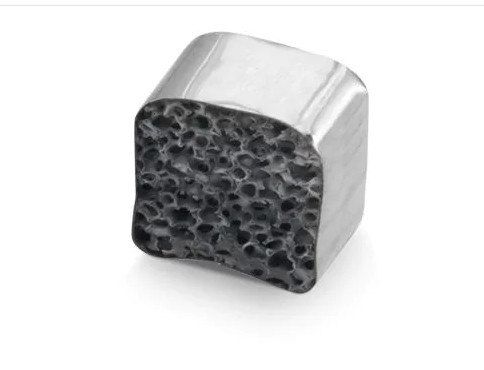

• Stabilny kształt kostki, miękki i elastyczny dzięki rdzeniowi z gąbki.
  - Produkowane w różnych rozmiarach w porównaniu z silikonowymi lub metalowymi stykami uziemiającymi
  - Ani zgięty, ani złamany jak pasek na palec
  -Brak obaw o stwardnienie lub wytworzenie siloksanu typu silikonowego rdzenia
  - Miękki materiał gąbczasty nie wygina PCB ani nie deformuje urządzenia;
• Doskonała przewodność elektryczna i niska rezystancja powierzchni
• Doskonała sprężystość z regulowaną twardością, bez wygięć lub złamanych problemów
• Dostępny SMT (montaż powierzchniowy) i kompatybilny z lutowaniem ręcznym
• Zgodny z RoHS, UL94V-0, bezhalogenowy

Detale

Specyfikacja

Aplikacje



Uziemienie PCB i ekranowanie EMI





• Uszczelka SMT służy do ekranowania i uziemienia EMI poprzez przymocowanie jej do PCB modułu LCD.Kilka kawałków uszczelki SMT jest używanych na płytce drukowanej, aby zmaksymalizować ekranowanie EMI i skuteczność uziemienia.Ich pozycje na PCB znajdują odzwierciedlenie w fazie projektowania obwodów PCB.
• Dostarczane w pakietach karier szpulowych odpowiednich dla SMT.



Uszczelka czujnika dotykowego/uszczelka przełącznika dotykowego







• Uszczelka czujnika dotykowego (uszczelka przełącznika dotykowego) pełni funkcję elektrody łączącej panel wyświetlacza i PCB metodą elektrostatycznego wprowadzania dotykowego.Nadaje się do przełączników dotykowych sprzętu AGD i urządzeń przemysłowych.
• Uszczelka SMF montowana jest z automatycznym montażem powierzchniowym, natomiast metoda styku sprężynowego i pręta dotykowego wymaga ręcznego lutowania.
• Oczekuje się oszczędności kosztów dzięki zastąpieniu drogiej metody siatki dotykowej.
• Ta uszczelka nie obciąża PCB/Panel ze względu na swoją elastyczność i ma wysoką odporność na korozję.



WARUNKI GWARANCJI I PUNKT POTRZEBNY

• 1) Przechowuj produkt w temperaturze i wilgotności pokojowej. (25 ± 10 ℃, mniej niż 75%)
• 2) Unikaj kontaktu z powietrzem i wilgocią podczas przechowywania produktów.
• 3) Unikaj bezpośredniego światła słonecznego i żadnych materiałów łatwopalnych podczas przechowywania produktów.
• 4) Zachowaj go, aby zapobiec uszkodzeniu wyglądu i kształtu.
• 5) Uważaj, aby po otwarciu produktu nie było środowiska o wysokiej temperaturze i wysokiej wilgotności.
• 6) Uważaj, aby nie kontaktować się z materiałami chemicznymi i organicznymi.
• 7) Nie dotykaj produktu gołymi rękami.
• 8) Okres gwarancji na produkt wynosi 6 miesięcy od daty dostawy.

DECYZJA



1) E-SONG EMC Co., Ltd (strona „B” jak poniżej) dołącza do wysyłki raport z inspekcji.

2) Jedna partia dotyczy zasadniczo jednej dostawy jednego modelu.

3) Zatwierdzenie i odrzucenie Partii jest stosowane zgodnie z „Listą kontrolną pobierania próbek KS Q ISO 2859-1”.

4) Poziom kontroli i AQL są ustalane za obopólną zgodą. (Standard: G-II, 0,65)

5) Jeśli DEVIALET (Strona „A” jak poniżej) nie przejdzie kontroli importowej, „A” powinien poinformować „B” o niezgodności.

Następnie „B” powinien powiadomić „A” o środkach usprawniających w ciągu 5 dni.

6) Nieudana partia powinna zostać zwrócona, ale jest dostępna do przyjęcia wybranych produktów w zależności od okoliczności.

7) W przypadku jakichkolwiek innych nieoczekiwanych sytuacji należy je rozwiązać za obopólną zgodą.



OGÓLNY STANDARD PAKOWANIA



1) Oznacz rąbek.

2) Pudełko kartonowe zawiera odpowiednią ilość butli SMF.

3) Wypełnij plastik na tylnej okładce materiałem amortyzującym.

4) Pudełko jest zapieczętowane taśmą OPP typu H, a pudełko jest oznaczone jako dostępne.

5) Sposób pakowania (jak pokazano na rysunku)
