Szczegóły Produktu:
|
| Produkt: | WHL507530 | PL Film: | Poszycie Sn / poszycie Au |
|---|---|---|---|
| Kształt: | Płaska uszczelka, uszczelka pierścieniowa, uszczelka falista, jak potrzebujesz, zgodnie z twoimi rys | Szeroki: | 50 mm lub niestandardowy rozmiar |
| Wysoki: | 75 mm, Standard lub Dostosuj | Długość: | 30mm jako rysunek |
| Aplikacja: | komputery, ściany i dach, samochody, LCD itp | ||
| High Light: | Uszczelka 30mm SMD,uszczelka pierścieniowa SMD,uszczelka falista płaska o-ring |
||

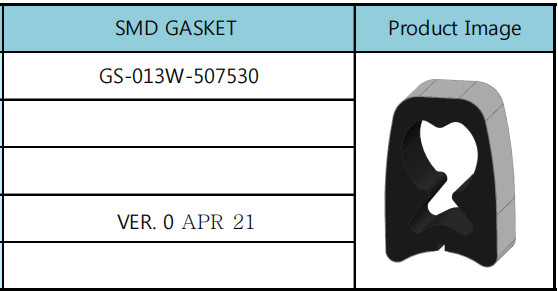

Uszczelka SMD, technologia montażu powierzchniowego WHL507530, elastyczne odzyskiwanie, produkcja energii elektrycznej
1. WHL: 507530
2. Charakterystyka produktu
SMD GASKET to technologia montażu powierzchniowego wykorzystująca montaż powierzchniowy (SMD M/C) na płytce drukowanej i jest dostępna jako zacisk uziemiający i mocowanie urządzeń elektrycznych/elektronicznych oraz produktów redukcji szumów EMI.SMD GASKET nadaje się do produktów tanwol o wymaganej elastyczności, sprężystym powrocie, odporności cieplnej i przewodności elektrycznej.
3. Materiał i wykończenie
| NIE | PRZEDMIOT | Materiał | Platerowanie |
| 1 | Silikon | Silikon | |
| 2 | PI Film | Poszycie Sn |
|
NACIŚNIJ |
BEZ ZADZIORÓW |
| PLATEROWANIE | BEZ przebarwień |
| Odporność na kontakt | 50mΩ (maks.) |
| Po teście | 100mΩ (maks.) |

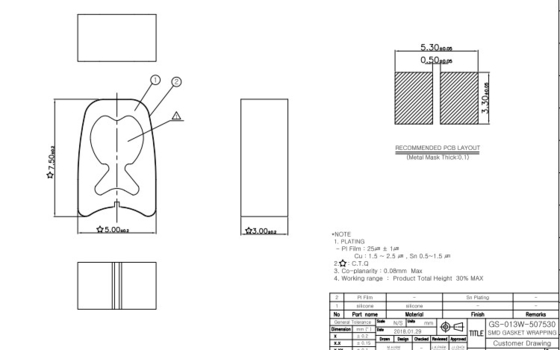

4 Rysunek
|
Lista kontrolna
|
- Musi być przymocowany do REEL i torby winylowej.
|
0 |
|
MSL SPEC dołączyć
(MSL: POZIOM WRAŻLIWOŚCI NA WILGOĆ)
|
- Musi być przymocowany do REEL i torby winylowej.
|
|
|
Dołącz znak bezołowiowy
|
Musi być przymocowany do REEL i torby winylowej.
|
|
|
Zachowaj suchość” LABEL dołączyć
|
- Etykieta „Keep Dry” musi być dołączona do
produkt, który jest objęty MSL 1
|
|
|
Specyfikacja opakowania
|
- Powinien być stosowany co najmniej MSL 2.
- Materiał REEL powinien być plastikowy.
(Nie używaj papieru REEL.)
|
|
|
Zapieczętowany pakiet REEL
|
- Musi być zaplombowany.
|
|
|
Metoda kompresji REEL COVER TAPE
|
Użyj metody kompresji ciepła
|
|
|
Przepływ pakowania
|
Kołowrotek → Włóż żel krzemionkowy → Uszczelnij torbę → OUT BOX
|
Metoda adhezji
· Innowacyjny produkt o właściwościach miękkiej gumy silikonowej i jednocześnie przewodzących właściwościach metalu.
· Ulepszone ekranowanie EMI i wydajność uziemienia dzięki grubszej przewodzącej warstwie powierzchniowej.
· Poprawiona odporność na korozję i niezawodność dzięki nie wystawianiu warstwy miedzi na działanie powietrza z zewnątrz.
· Dostosowanie rozmiaru i kształtu pustego miejsca w celu zmiękczenia uszczelki minimalizuje naprężenia i poprawia przyczepność do PCB.
· Warstwa powierzchni metalowej jest możliwa nawet przy cienkim rdzeniu z gumy silikonowej, co poprawia niekorzyść jego twardości, gdy guma silikonowa jest gruba.
· Łatwa regulacja kształtu, liczby i grubości wydrążonego rdzenia.
